1. 🎯 Pourquoi le Teranex Mini 12G pour nos captations en direct ?

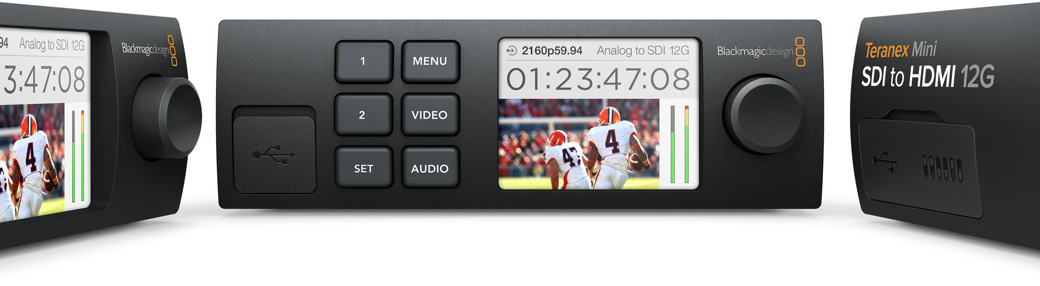

Le Teranex Mini 12G (modèle SDI to HDMI) est un processeur vidéo hardware Blackmagic qui accepte une LUT 3D et l'applique en temps réel sur un signal SDI. Conçu à l'origine comme convertisseur, il devient — option Use LUT on Loop SDI Output activée — un véritable processeur LUT SDI-to-SDI à latence sub-ligne.

C'est notre solution pour appliquer un étalonnage cohérent sur le programme final, sans introduire de PC ni de logiciel dans le chemin du signal live. Ce qui est essentiel : un PC dans le PGM, c'est un point de défaillance unique inacceptable en broadcast direct.

2. 🧩 Quand et pourquoi nous l'utilisons chez Live Designers Studio

Pour homogénéiser le rendu d'un programme multicam

Quand nous mélangeons FX6, FR7 et caméras complémentaires, chaque source a sa signature. Le Teranex applique sur le PGM final une LUT de finition qui unifie le rendu : matching couleur, niveaux, contraste, look client. Le programme livré est prêt à diffuser sans étalonnage post.

Pour sécuriser un workflow S-Log3 → Rec.709 en direct

Quand le client demande une image plus cinéma sans renoncer au broadcast, nous tournons en S-Log3 et le Teranex prend en charge la conversion S-Log3 → Rec.709 + look. Toute la dynamique du capteur est préservée, mais ce qui sort de la régie est conforme broadcast.

Pour appliquer un look client validé en amont

Les LUTs sont préparées en hors-show sur DaVinci Resolve Studio à partir d'une capture réelle du PGM. Le client valide, on exporte le .cube, on charge sur le Teranex. Zéro improvisation le jour J.

3. ⚙️ Comment nous l'intégrons à notre workflow live

Position dans le signal : post-ATEM, sur le PGM. Le routage passe par notre Smart Videohub :

  • ATEM PGM → Videohub IN
  • Videohub OUT → Teranex SDI IN
  • Teranex SDI OUT (LUT appliquée sur loop) → Videohub IN
  • Le PGM gradé est ensuite distribué : enregistreur Hyperdeck, Web Presenter pour le streaming RTMP, monitoring de référence Osee Mega, retours scène.

Préparation des LUTs : nous capturons le PGM brut via un UltraStudio HD Mini sur Mac mini M2 sous Resolve Studio. Le viewer Resolve s'affiche sur l'Osee Mega via HDMI pendant qu'on grade sur signal réel. Une fois le look validé, export .cube → upload sur le Teranex via Blackmagic Teranex Setup.

Important : nous n'utilisons pas Resolve Live dans le chemin du signal live. Latence et instabilité incompatibles avec le broadcast direct. Resolve sert uniquement à préparer les LUTs hors-show.

4. 🎨 Les points forts du Teranex Mini en contexte live

  • Hardware bombproof : pas de PC, pas d'OS, pas de plantage logiciel possible dans le PGM
  • Latence sub-ligne : aucun retard perceptible, compatible IEM scène et retours speakers
  • LUT 3D au format .cube standard, compatible avec tous les workflows Resolve, Baselight, etc.
  • Format 12G-SDI : compatible HD, 2K et 4K UHD, future-proof
  • Coût maîtrisé vs un BoxIO ou un AJA ColorBox, pour un usage purement playback LUT
  • Cohérence Blackmagic : configuration via Blackmagic Teranex Setup, intégration native dans l'écosystème ATEM/Videohub

5. 🏁 Pour quelles productions le Teranex est-il incontournable ?

  • Captations événementielles haut de gamme avec rendu validé en amont par le client
  • Productions multicam mixant Cinema Line et caméras broadcast
  • Captations live où une postproduction lourde est exclue (livraison J+0)
  • Workflows hybrides live + replay où la cohérence colorimétrique doit être absolue
  • Diffusions vers plateformes premium où la signature visuelle compte

🎨 Live Designers Studio + Teranex Mini = un programme étalonné en direct, sans compromis

Avec le Teranex Mini 12G, nous garantissons à nos clients un PGM final déjà gradé, livré au streaming et à l'enregistrement en qualité broadcast. Pas de PC fragile dans le chemin signal, pas de surprise sur le look. Juste un hardware qui applique la LUT validée, point.

Un projet où l'image doit avoir une signature précise dès le direct ? On en parle.

‍
